Socamont Coffret multimédia switch+ 10/100 - 36002

Coffret multimédia switch+ 10/100

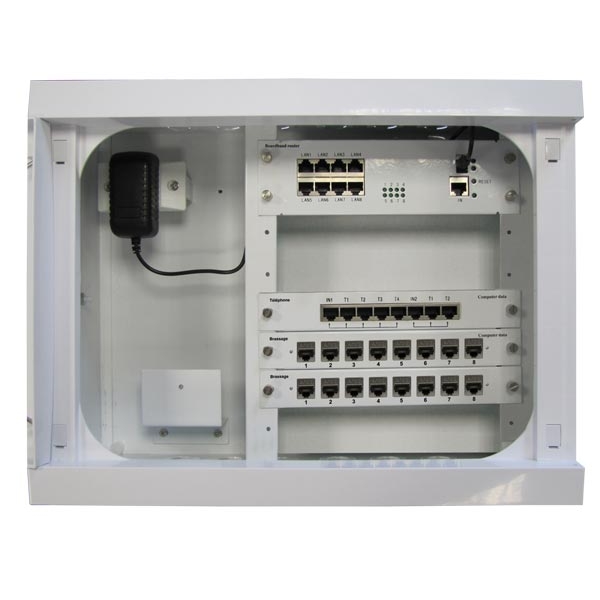

Équipement standard du coffret multimédia® switch + :
Cette configuration est optimisée en GRADE 3+ à 2150 Mhz : Elle pourrait tout aussi bien être configurée en Grade 3.

Dimensions d'un COFFRET MULTIMÉDIA® SWITCH+ : 390 x 300 x 110mm.

Le COFFRET MULTIMÉDIA® SWITCH + offre une grande capacité de brassage. Il permet de loger jusqu'à 8 modules dont un switch. (NB : Le switch occupe l'espace de 2 modules). Le coffret dispose d'un point de mise à la terre.

Application optimisée Grade 3+ à 2150 Mhz :

Choisissez impérativement le câble Grade 3+ à 2150 Mhz (réf : 6753) pour le câblage en étoile du logement. La bande passante à 2150 Mhz est indispensable notamment pour la télévision satellite.

Composition du coffret avec les modules suivants :

1. 1 module switch 10/100 réf. 36012 : Ce module switch est constitué d'une entrée et de 7 sorties.

2. 1 transformateur réf. 36005 : Ce module transformateur permet l'alimentation du switch sans prendre la place d'un module.

3. 1 prise électrique réf. 36006 : Cette prise électrique permet le branchement du transformateur 36005.

4. Distribution de la télévision hertzienne 900 mhz : 1 module réf. 36015 : Ce module coaxial dispose d' 1 entrée et de 6 sorties permettant de distribuer 4 prises coaxiales à 900 Mhz avec les cordons changeur de genres (réf : 36040 en option). Ces cordons permettent le brassage du module 36015 ou 36018 vers le module de brassage au format RJ45 (réf : 36019).

5. Distribution de la télévision satellite 2150 Mhz : 1 module réf. 36018 : Ce module coaxial dispose d' 1 entrée et de 6 sorties permettant de distribuer 4 prises coaxiales à 2150 Mhz au module de brassage (réf : 36019).

6. Distribution du téléphone analogique classique FT : 1 module réf. 36014 : Ce module au format RJ45 dispose de 2 entrées pour 2 lignes téléphoniques. Il est possible d'utiliser le module pour une seule ligne téléphonique en strappant la sortie T4 avec l'entrée IN2 à l'aide d'un cordon RJ45 4 paires FTP. Vous disposez alors de 5 sorties sur une ligne ou de 4 sorties sur une ligne et 2 sorties sur la seconde ligne téléphonique.

7. Brassage : 2 modules réf. 36019 : Ce module de brassage au format RJ45 comporte 8 ports équipés de 8 connecteurs RJ45 COCCINELLE® FTP CAT6. Ce module est d'une qualité de type professionnel. Il est garni des connecteurs COCCINELLE® installés dans les plus grandes applications tertiaires et industrielles de France.

L'installation nécessitera également les composants permettant de relier les points de câblage du coffret aux prises terminales dans le logement : câbles, connecteurs et plastrons non fournis dans ce kit.

Capacité de la configuration :

Cette configuration peut naturellement varier suivant le brassage que vous aurez choisi.

Nombre de prises desservies :

Ce comptage représente l'ensemble des prises provenant des modules auxquelles l'on a connecté un cordon RJ45 à connecter sur les 3 modules de brassage. Concernant les prises RJ45 en provenance de modules TV satellite, nous utilisons les cordons changeurs de genres (réf : 36040 en option).

3 prises RJ45 pour la télévision satellite.
7 prises RJ45 pour la desserte de l'Ethernet (télévision Ethernet, Internet, téléphone de la box).
6 prises RJ45 pour le téléphone analogique FT.

Cette configuration est complète. Elle offrirait un port disponible dans le cas où il n'y aurait qu'une seule ligne téléphonique à desservir.
